ARINC 429란?

ARINC 429는 항공 전자 시스템용 버스 표준입니다. 항공 전자(avionics)는 비행기나 우주비행의 모든 전자 기술 시스템을 아우르는 용어입니다. 대부분의 상업용 항공기(화물기나 여객기)는 ARINC 429를 사용하지만, 경비행기나 스포츠 항공기용으로는 "라이트(Light)" 변형도 존재합니다.

ARINC 429의 주요 특징 중 하나는 높은 신뢰성입니다. 그 이유는 정보 전송 방식에 있습니다. 일반 시스템에서는 비트를 전송할 때 두 가지 전압 레벨(High/Low)을 사용하지만, ARINC 429는 세 가지 전압 레벨을 정의합니다. 이를 통해 별도의 시작(start) 및 정지(stop) 비트 없이도 각 비트가 동기화 정보를 내 포함할 수 있습니다.

또 다른 특성은 라벨(label)의 정의입니다. 라벨은 개별 구성 요소의 속성을 지정합니다. 예컨대 비행기에는 고도계, 온보드 컴퓨터 등 다양한 시스템이 포함되는데, 라벨은 이러한 장치들의 기본 속성을 정의하며 구성 요소 간의 호환성을 보장합니다.

MIL-STD-1553란?

항공우주 또는 군사 응용 분야에서는 ARINC 429 버스보다는 MIL-STD-1553이 더 자주 사용되며, 특히 더 높은 전송 속도를 제공한다는 점에서 널리 채택되었습니다.

MIL-STD-1553 표준 역시 별도의 시작 및 정지 비트가 필요하지 않습니다. ARINC 429와 다른 방식으로 동기화 문제를 해결하며, 두 개의 전압 레벨만 정의합니다. 각 비트는 “up-down” 또는 “down-up” 신호 조합으로 표현되며, 이를 통해 0 또는 1을 나타냅니다. 이에 대한 디코딩 방식은 ARINC 429와 대비되어 그래픽으로 비교됩니다.

또한 이 특이한 디코딩 방식 덕분에 간섭 저항성(interference resistance) 역시 향상됩니다. 따라서 시스템 구성 요소들을 전원회로로부터 갈바닉 격리(galvanic isolation) 처리하여 서로 간의 전류 흐름을 차단하는 방식이 사용됩니다.

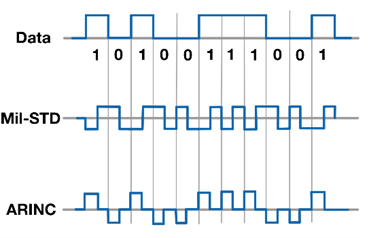

Decoding of bits in ARINC 429 and MIL-STD-1553

OXYGEN 소프트웨어의 항공우주 버스 지원 기능

DEWETRON의 데이터 평가 및 분석 소프트웨어인 OXYGEN은 다음과 같은 항공전자 버스 기능을 제공합니다

• ARINC 429

• Raw 데이터 수신 및 표시, 온라인 및 오프라인 디코딩 가능

• **전송 속도(baud rate)**와 페리티(parity) 설정 가능

• **장비 ID 및 라벨(equipment IDs and labels)**이 포함된 기본 라이브러리 제공, 별도 설치 불필요

• 4채널 또는 16채널 구성 선택 가능

• 라벨 편집 및 설정 파일 저장 기능

• ARINC 신호를 다양한 형식으로 내보내기(export) 가능

• 직관적인 사용자 인터페이스(UI), 터치 및 마우스 입력 모두 대응

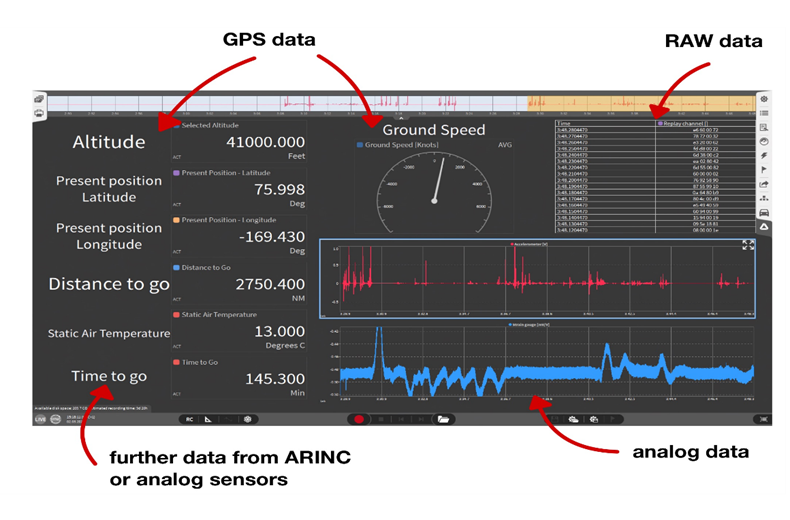

• 예: 카메라나 스트레인 게이지 등 아날로그 데이터와 ARINC 데이터를 사용자 맞춤 측정 화면에 조합하여 표시 가능

• MIL-STD-1553

• Altadt MIL-1553 보드 하드웨어 지원, 데이터 수신 및 디코딩 가능

• OXYGEN의 모든 기능과 함께 온라인 측정 중 또는 오프라인 분석 시에도 디코딩 지원

DEWETRON의 항공우주 하드웨어

DEWETRON은 직관적인 OXYGEN 소프트웨어뿐 아니라 탁월하고 모듈화된 하드웨어로도 인정받고 있습니다.

• All-in-one 시스템: 휴대용 사용에 적합한 모듈형 설계 + Full HD 멀티터치 디스플레이 통합

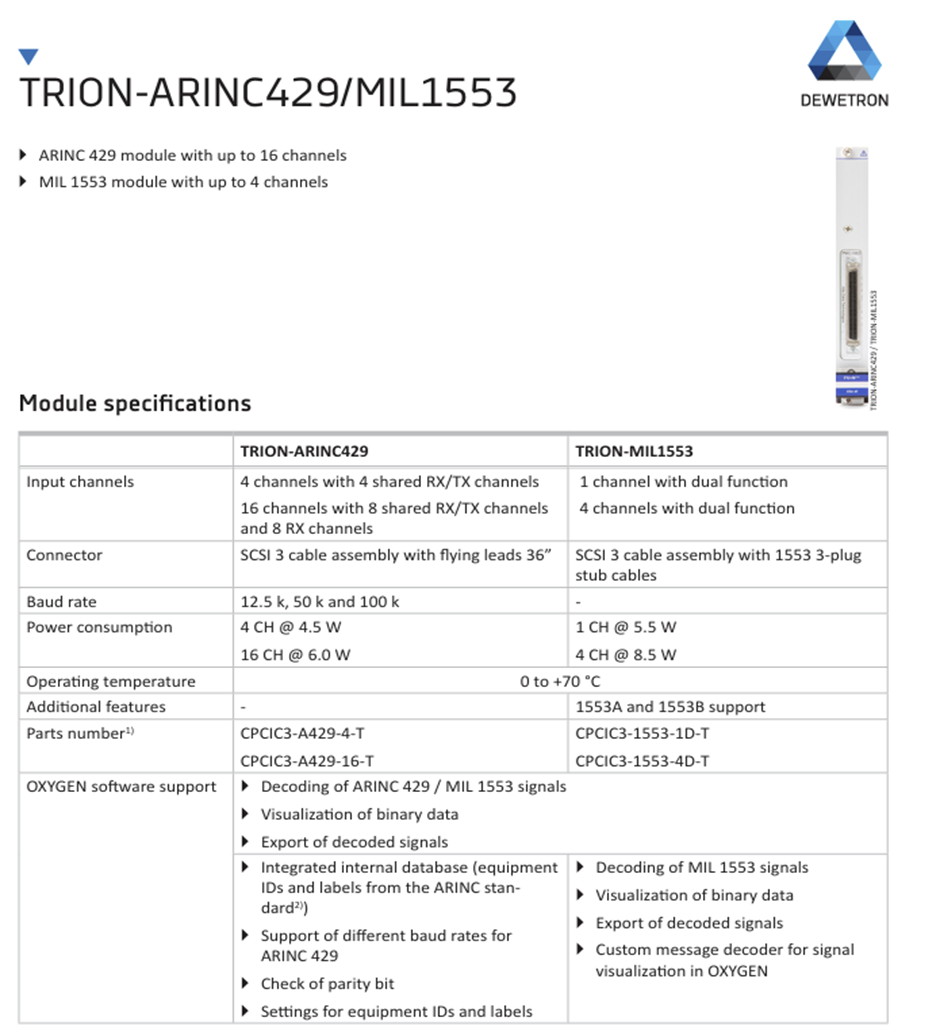

• 이 시스템에 TRION-ARINC 모듈 또는 TRION-MIL1533 모듈을 결합할 수 있습니다.

       DEWE3-M8
